  • PERJALANAN DIY JCM 800 2204 50WATT


    Ok guys, inilah titik puncak gw sebagi DIYers, yaitu "bikin ampli tabung" yang pilihannya adalah membuat JCM 800, disini gw coba share perjalanan gw dari awal sampai akhirnya jadi..
    Karna disini semuanya gw buat sendiri (turret board, chassis, box cab, dan finishingnya) thx buat rads atas dukungan dan bantuannya

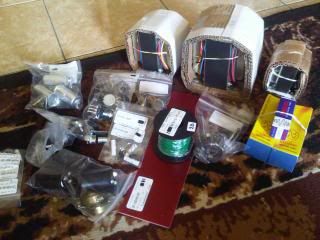

    Setelah 3-4 minggu menunggu part akhirnya datang juga

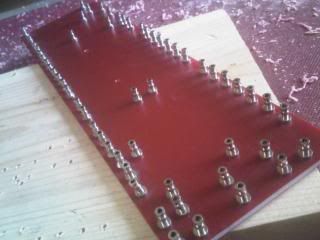

    hal yg pertama gw lakuin adalah membuat turret boardnya


    berikut tools pendukungnya

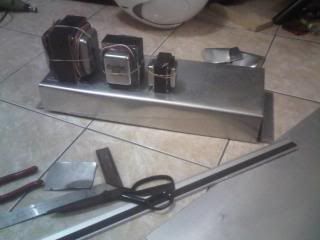

    setelah turret board kelar, gw bikin chassisnya.. karna gw nggak punya mesin tekuknya gw pake pintu dan jendela untuk sandaran tekuknya

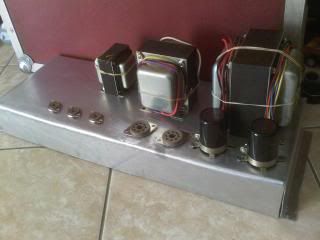

    setelah itu pengeboran chassis

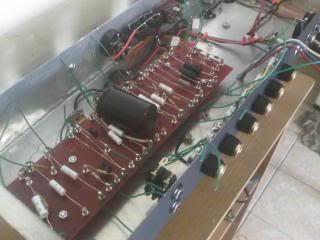

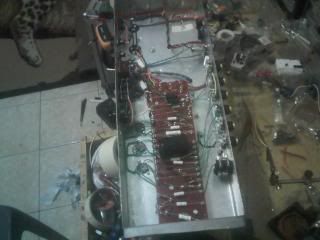

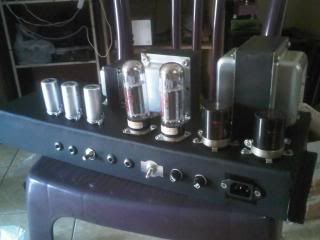

    setelah turret dan chassis selesai, gw lanjut ke solder turret boardnya dan wiring chassis




    setelah selesai gw mampir ke tempat radika di setiabudi-kuningan salah satu daerah termacet dijakarta




    disana rads mengarahkan dan membenarkan yang salah menjadi sebagaimana mestinya dan seharusnya, hahahaha.. ribet dah.. bnyk ilmu yg bisa dicerna setelah lu memulai membuatnya, klo belon berani coba membuat lu nggak akan pernah tau masalah apayg akan dihadapi, setelah lumayan lama nongkrong disana, akhirnya selesai dengan hasil yg memuaskan dari apa yg gw buat.. EIIT! ntar duluu.. cabinet boxnya belon ada!! disinilah kerja RODI sebenarnyaaaaaa...EEaaaaaaaaa..... mimik cucu dulu pke sedotannn... SRROOOOTTTTT!!!

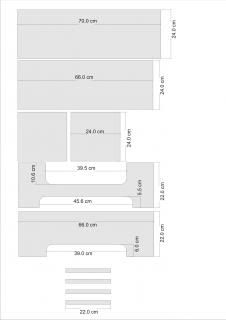

    berikut data ukuran yg gw buat

    gw pake plywood 2cm

    gw ke tukang kayu terdekat, nongkrongin 2 jam an, nungguin dan direct tukang pas motong2in.. jgn sekali sekali ditinggal ato pesan hari ini besok diambil.. pasti ada yg salah ukuran ato salah kaprah

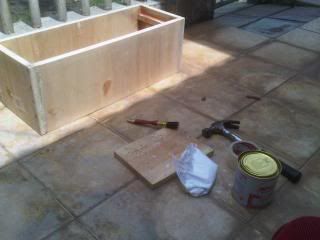

    tahap awal

    buat kotaknya dahulu, sediakan lem kayu, palu, kuas, gergaji dan amplas, jgn lupa masker, sapu ama pengki buat nyapu

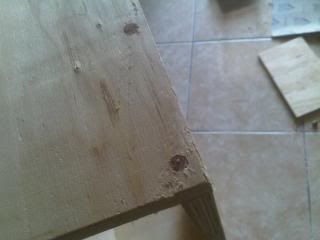

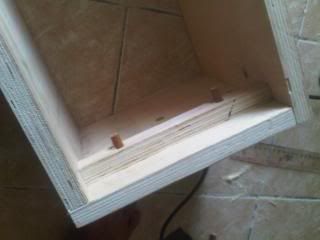

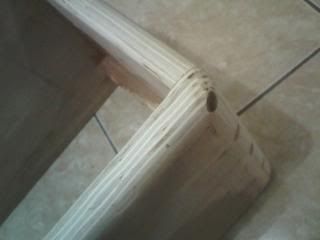

    ini tehniknya




    karna gw bakalan bikin box plexi style, yang sikunya bakalan di fillet, dimana no corner di sikunya, makanya nggak boleh pke paku ato skrup (bakalan nggak bisa di fillet ntar)

    setelah selesai

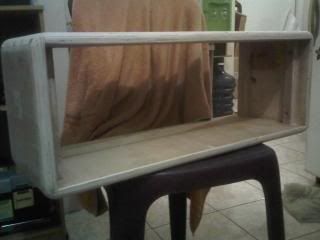

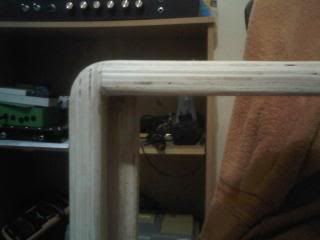

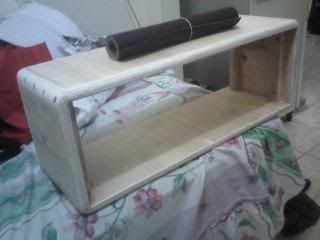

    baru di fillet

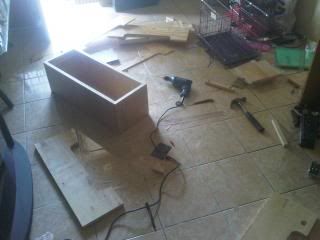

    JANGAN MENIRU SAYA! KERJA DIDALAM RUMAH... BERANTAKAN DAN AMBURADUL PASTINYA DALEM RUMAH


    Skinning time

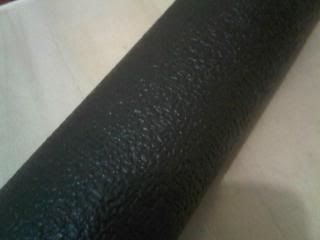

    gw pake kulit caterina, beli ditmpt jual bahan2 sofa dan jok, texturenya mirip tolex jcm..yaa lumayanlah, daripada import aslinya.. mahal bener.. hehhee


    gw pake lem EHA bond, walaupun agak mahal dikit tp kualitas rekatnya bagus dan ga bikin mabok lem

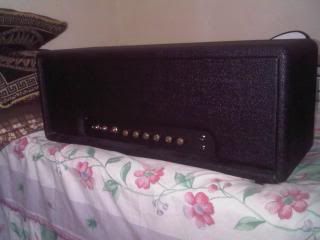

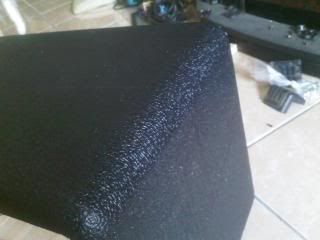

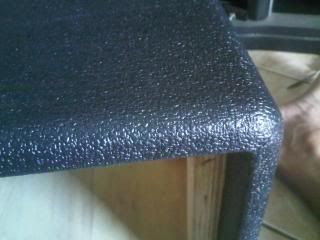

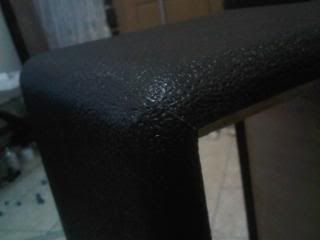

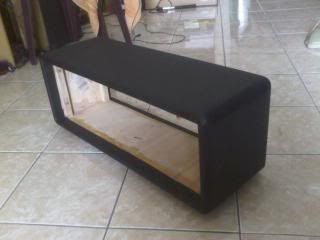

    ini hasilnya (No plate corner style)





    harus diakui emang sangat susah melapisi sudut fillet dengan rapih, tapi berhubung saya keturunan darah BALI yaa no problem dah yg berhubungan dengan prakarya

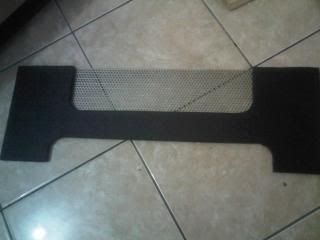

    lanjut ke handle dan back grill

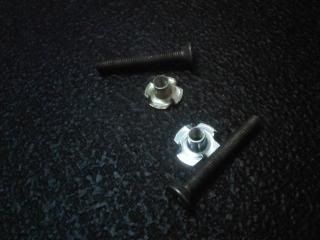

    gw beli baut cakramnya di tmpt jual bahan2 sofa, kadang matrial ga jual soale

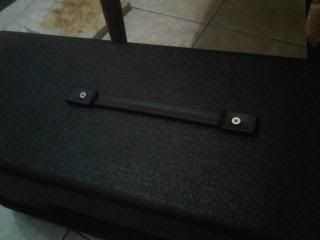

    klo handle gw beli di glodok, agak susah juga cari yg large size

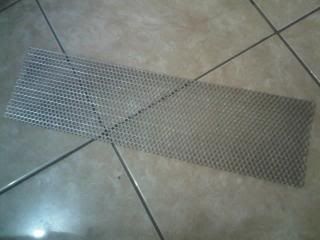

    gw beli grill nya di glodok, dibelakang belakang dipinggir kali

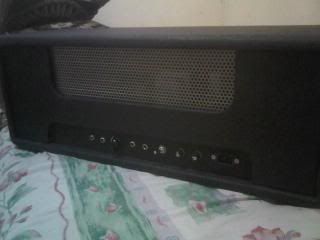

    ini hasilnya setelah di cek kerapihannya oleh kucing gw




    UPS!!! kelupaan... lobang kotak chassis dan panel depan acrylic
    hal ini mestinya dilakukan di awal, klo udah kaya gini mesti bongkar ulang socket-potensio-switch-dan socket.. karna lobang panel acrylic mesti sama dng lobang chassis, jadi mesti gw trace,, hadehhhhh cape dehhh

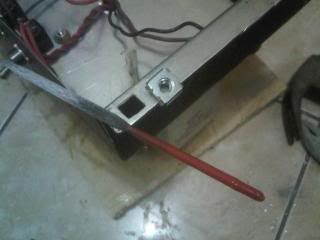

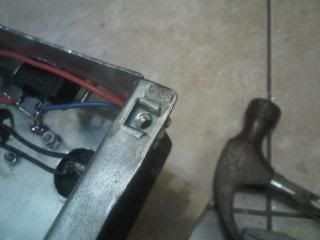

    square hole

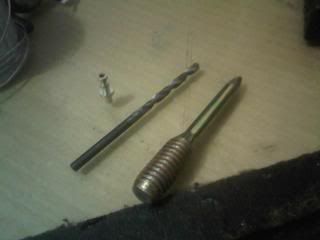

    awalnya gw bor pke mata bor 9mm, abis itu gw kikir biar membentuk kotak ukuran 1 x 1 cm

    trace hole spot

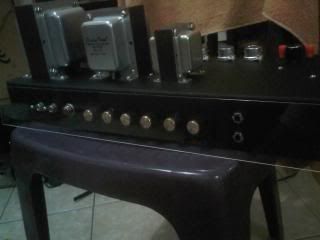

    langsung ke hasil dah

    sebenernya ntar juga bakalan gw bongkar lagi sih.. panelnya acrylicnya belon gw kasih grafis


    oke sampai disini dulu perjalanan.. sisanya bakalan gw susul yaa.. bentar lagi kelar..
